Описание

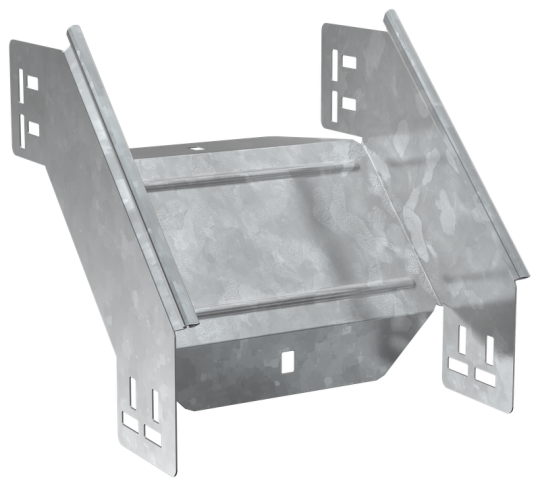

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 150 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 80 мм
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.5 мм
• Ширина: 150 мм
• Отклонение - угол : 90
• Цвет: Светло-серый
• Вес: 0,82 кг
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Длина: 272 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Класс стойкости к коррозии: 6
• Подходит для обеспеч целостности цепи: Нет
