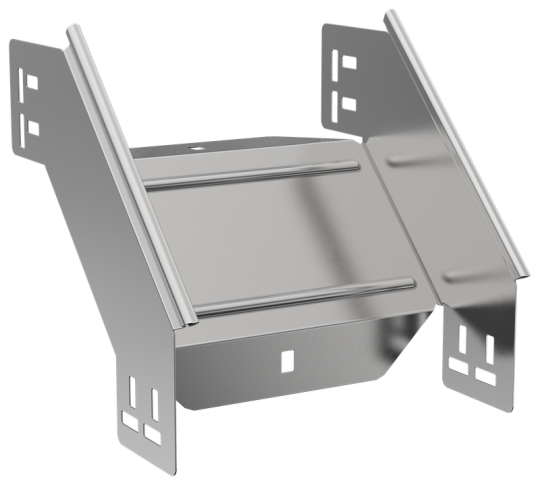

ESCA 7 Поворот верт. внеш. 90град 80х150-1,5 IEK ES7-PV-90-080-150-15

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Ширина: 150 мм
• Длина: 272 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Цвет: Светло-серый
• Изменение направления: Вертикально ниспадающий (внешний)
• Класс стойкости к коррозии: 2
• Ширина ответвления: 150 мм
• Исполнение для больших расст-усиленный: Нет
• Вес: 0,82 кг
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
