Описание

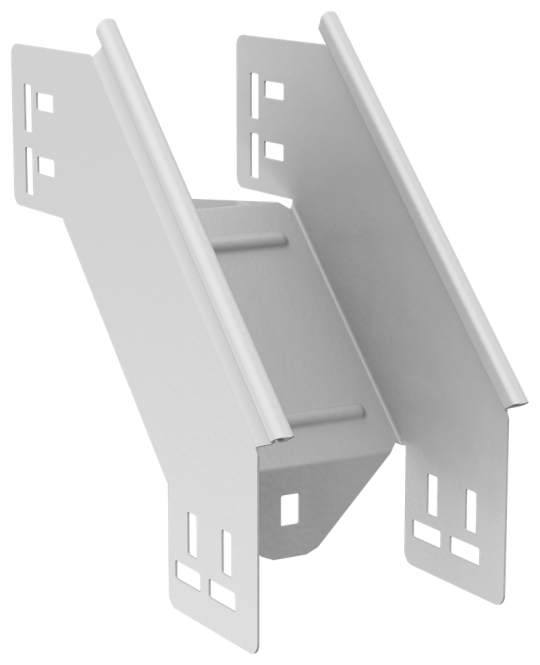

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Класс стойкости к коррозии: 2
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 80 мм
• Вид или марка материала: Прочее
• Вес: 0,7 кг
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина ответвления: 100 мм
• Цвет: Чисто белый
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 9016
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Порошковая окраска
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 1.5 мм
• Монтажная температура: -50...40 °C
• Ширина: 100 мм
• Длина: 272 мм
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
