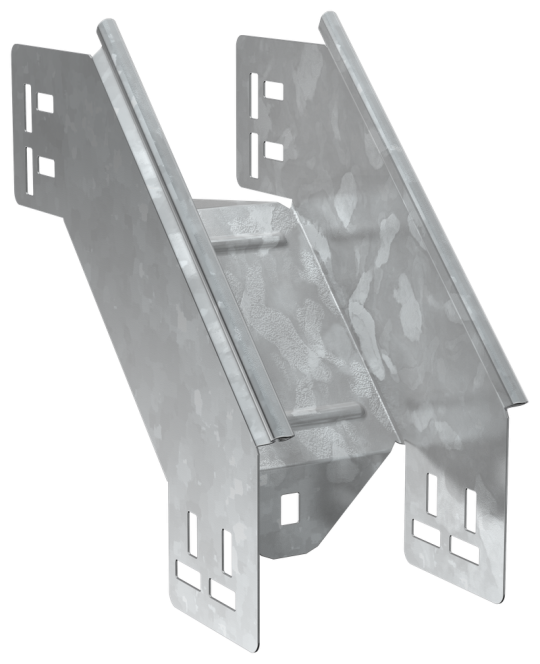

ESCA 7 Поворот верт. внеш. 90град 80х100-1,5 HDZ IEK ES7-PV-90-080-100-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Длина: 272 мм
• Вес: 0,7 кг
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина цинкового покрытия: 55 мкм
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина ответвления: 100 мм
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.5 мм
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 80 мм
• Монтажная температура: -50...40 °C
• Ширина: 100 мм
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Изменение направления: Вертикально ниспадающий (внешний)
• Отклонение - угол : 90
