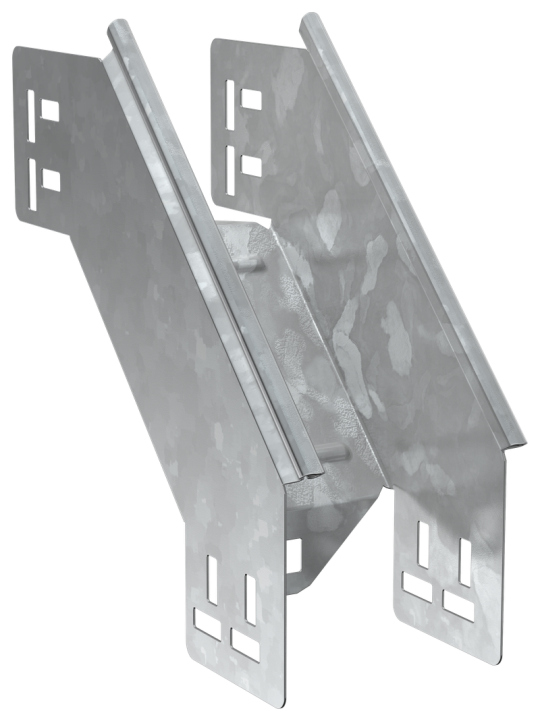

ESCA 7 Поворот верт. внеш. 90град 80х80-1,5 HDZ IEK ES7-PV-90-080-080-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Вес: 0,65 кг
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 90
• Монтажная температура: -50...40 °C
• Ширина: 80 мм
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Длина: 272 мм
• Толщина металла: 1.5 мм
• Номер цвета RAL: 7047
• Вид или марка материала: Прочее
• Высота кабельного лотка : 80 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Класс стойкости к коррозии: 6
• Толщина цинкового покрытия: 55 мкм
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 80 мм
