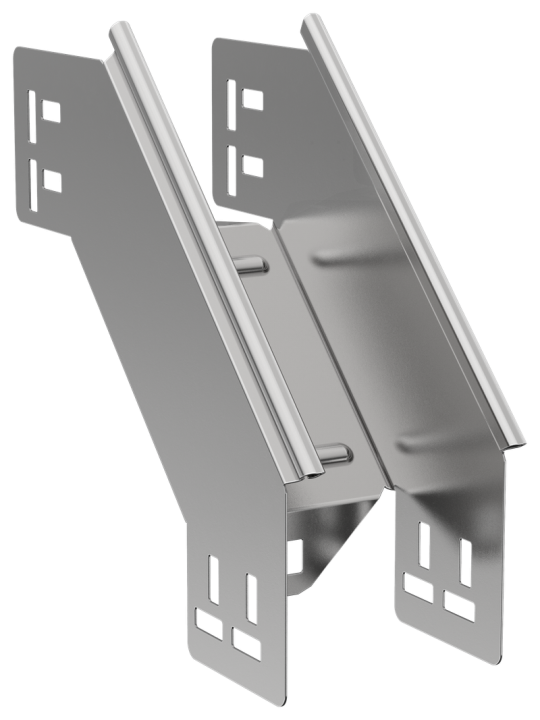

ESCA 7 Поворот верт. внеш. 90град 80х80-1,5 IEK ES7-PV-90-080-080-15

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 0,65 кг
• Вид или марка материала: Прочее
• Длина: 272 мм
• Степень защиты - IP: IP00
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина цинкового покрытия: 10 мкм
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Класс стойкости к коррозии: 2
• Высота кабельного лотка : 80 мм
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 80 мм
