Описание

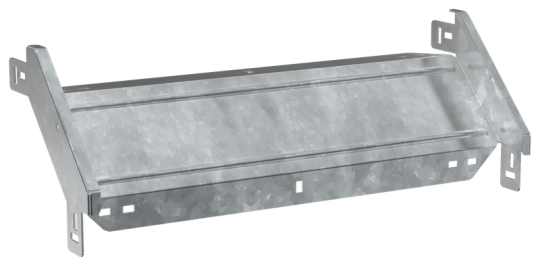

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Толщина цинкового покрытия: 55 мкм
• Материал: Сталь
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Отклонение - угол : 90
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 500 мм
• Длина: 228 мм
• Толщина металла: 2.0 мм
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 50 мм
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Вес: 2,03 кг
• Нержавеющая сталь травлёная: Нет
• Ширина: 500 мм
