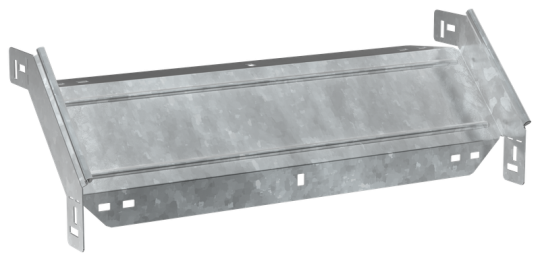

ESCA 7 Поворот верт. внеш. 90град 50х500-1,5 HDZ IEK ES7-PV-90-050-500-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Отклонение - угол : 90
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина цинкового покрытия: 55 мкм
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Вес: 1,4 кг
• Высота кабельного лотка : 50 мм
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 500 мм
• Степень защиты - IP: IP00
• Длина: 230 мм
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина: 500 мм
