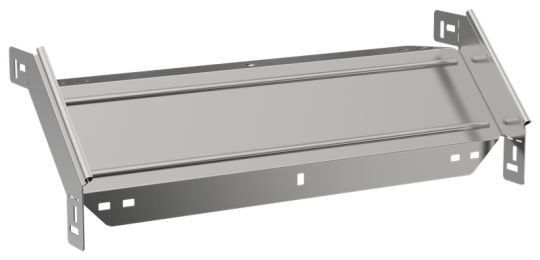

ESCA 7 Поворот верт. внеш. 90град 50х500-1,5 IEK ES7-PV-90-050-500-15

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Исполнение для больших расст-усиленный: Нет
• Вес: 1,4 кг
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 500 мм
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Изменение направления: Вертикально ниспадающий (внешний)
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Длина: 230 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Высота кабельного лотка : 50 мм
• Толщина цинкового покрытия: 10 мкм
• Ширина: 500 мм
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
