Описание

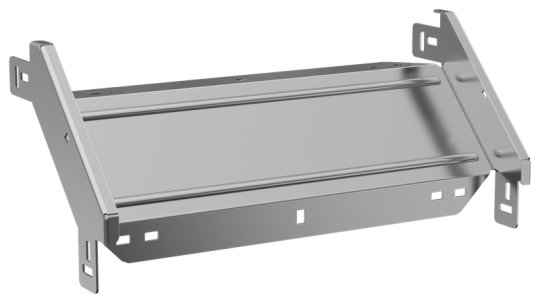

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Отклонение - угол : 90
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина ответвления: 400 мм
• Ширина: 400 мм
• Толщина металла: 2.0 мм
• Высота кабельного лотка : 50 мм
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 10 мкм
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Длина: 228 мм
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вес: 1,57 кг
• Класс стойкости к коррозии: 2
