Описание

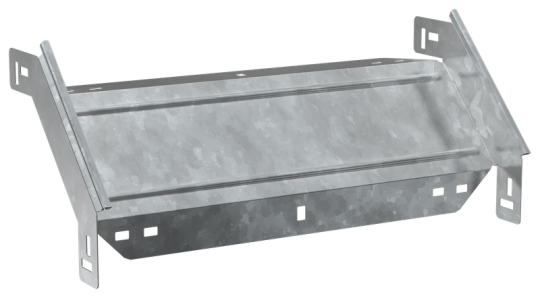

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Длина: 230 мм
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Ширина ответвления: 400 мм
• Отклонение - угол : 90
• Высота кабельного лотка : 50 мм
• Степень защиты - IP: IP00
• Вес: 1,17 кг
• Толщина цинкового покрытия: 55 мкм
• Ширина: 400 мм
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Изменение направления: Вертикально ниспадающий (внешний)
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
