Описание

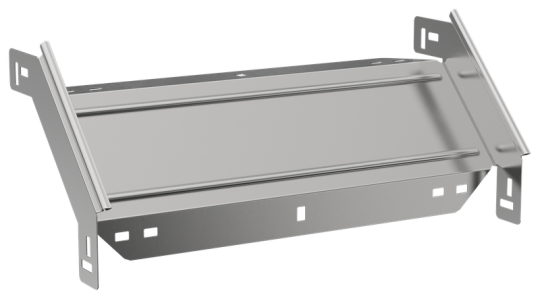

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Толщина цинкового покрытия: 10 мкм
• Номер цвета RAL: 7047
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Ширина ответвления: 400 мм
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Вес: 1,17 кг
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 400 мм
• Высота кабельного лотка : 50 мм
• Отклонение - угол : 90
• Нержавеющая сталь травлёная: Нет
• Длина: 230 мм
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
