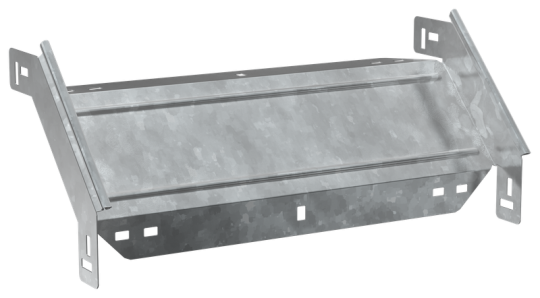

ESCA 7 Поворот верт. внеш. 90град 50х300-1,5 HDZ IEK ES7-PV-90-050-300-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 300 мм
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Ширина: 300 мм
• Отклонение - угол : 90
• Толщина цинкового покрытия: 55 мкм
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 50 мм
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Материал: Сталь
• Вес: 0,94 кг
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Длина: 230 мм
