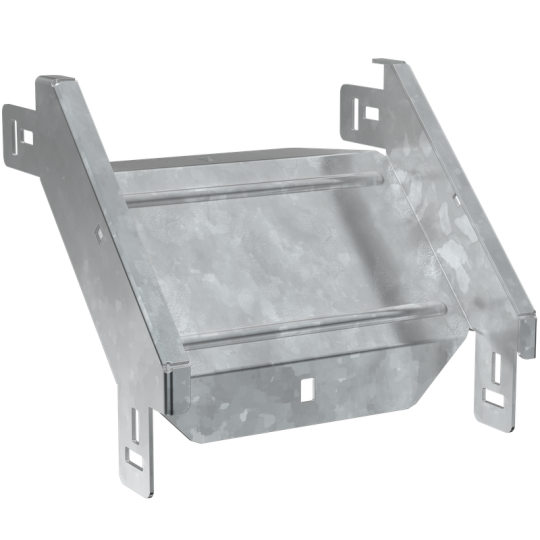

ESCA 7 Поворот верт. внеш. 90град 50х200-2,0 HDZ IEK ES7-PV-90-050-200-20-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Вес: 1,04 кг
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 2.0 мм
• Ширина ответвления: 200 мм
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 50 мм
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Материал: Сталь
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Длина: 228 мм
• Перфорированная боковая стенка : Нет
• Ширина: 200 мм
