Описание

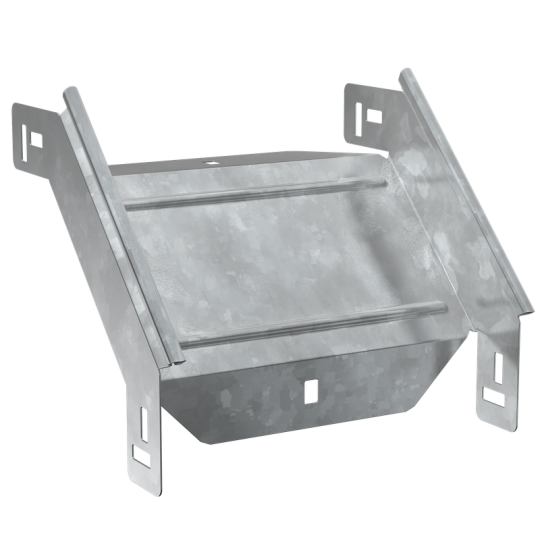

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Высота кабельного лотка : 50 мм
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Материал: Сталь
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 200 мм
• Вес: 0,72 кг
• Толщина цинкового покрытия: 55 мкм
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Изменение направления: Вертикально ниспадающий (внешний)
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Ширина ответвления: 200 мм
• Температура эксплуатации: -50...40 °C
• Длина: 230 мм
• Толщина металла: 1.5 мм
