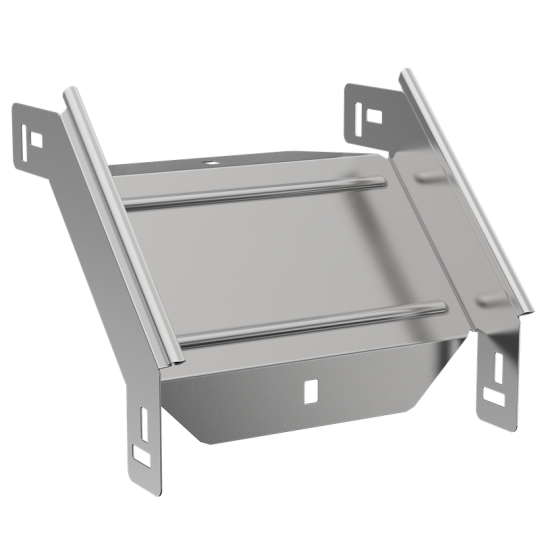

ESCA 7 Поворот верт. внеш. 90град 50х200-1,5 IEK ES7-PV-90-050-200-15

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Длина: 230 мм
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Толщина металла: 1.5 мм
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 2
• Отклонение - угол : 90
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Высота кабельного лотка : 50 мм
• Вес: 0,72 кг
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина: 200 мм
