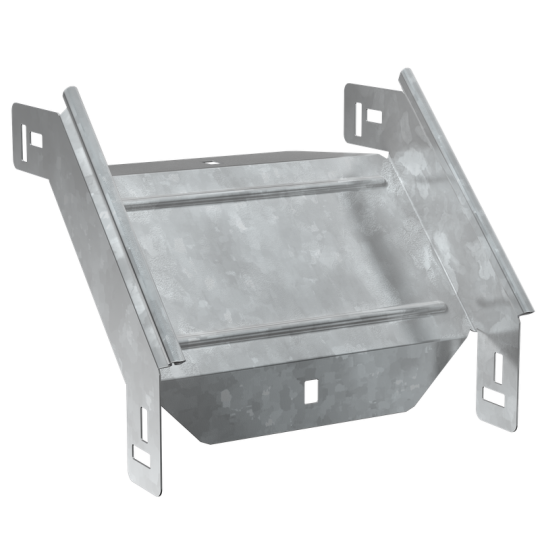

ESCA 7 Поворот верт. внеш. 90град 50х150-1,5 HDZ IEK ES7-PV-90-050-150-15-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 150 мм
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 55 мкм
• Высота кабельного лотка : 50 мм
• Материал: Сталь
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Вес: 0,6 кг
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально ниспадающий (внешний)
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Ширина: 150 мм
• Толщина металла: 1.5 мм
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Длина: 230 мм
