Описание

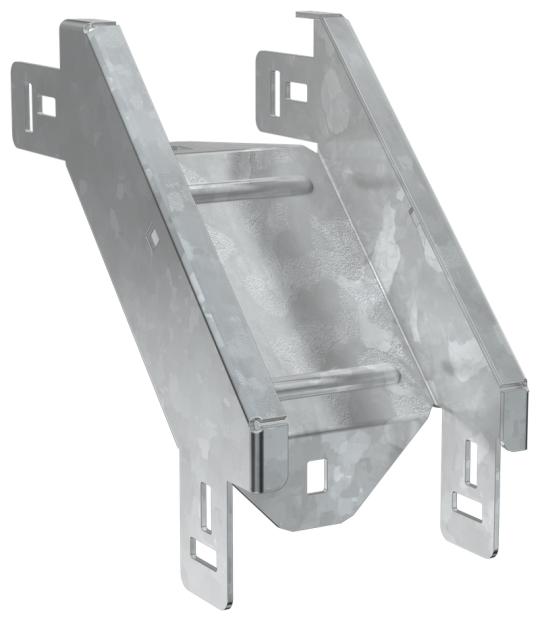

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Материал: Сталь
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 6
• Ширина: 100 мм
• Высота кабельного лотка : 50 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 100 мм
• Температура эксплуатации: -50...40 °C
• Длина: 228 мм
• Толщина металла: 2.0 мм
• Вес: 0,7 кг
• Вид или марка материала: Прочее
• Отклонение - угол : 90
• Монтажная температура: -50...40 °C
