Описание

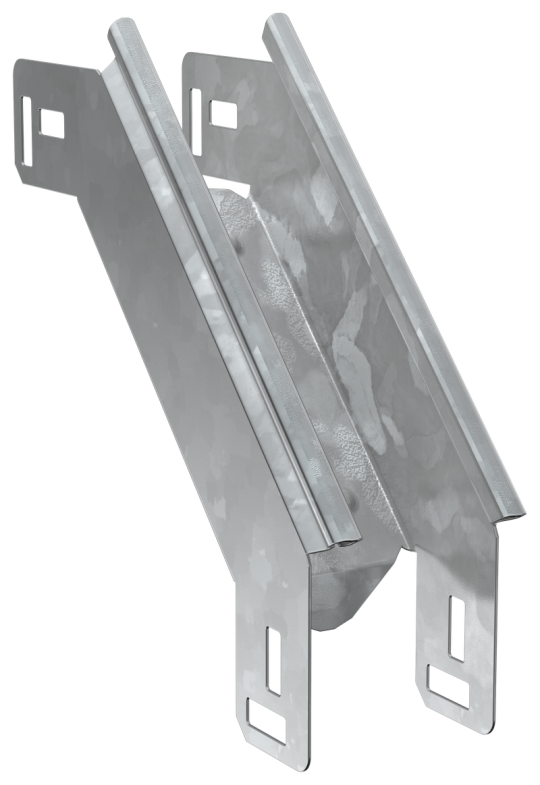

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 50 мм
• Высота: 50 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Изменение направления: Вертикально ниспадающий (внешний)
• Номер цвета RAL: 7047
• Ширина: 50 мм
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 90
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 50 мм
• Ширина ответвления: 50 мм
• Класс стойкости к коррозии: 6
• Вес: 0,37 кг
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Длина: 220 мм
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.5 мм
