Описание

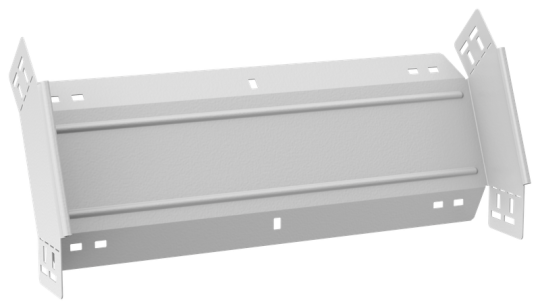

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 45
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Ширина ответвления: 600 мм
• Защитное покрытие поверхности: Порошковая окраска
• Перфорированная боковая стенка : Нет
• Ширина: 600 мм
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Номер цвета RAL: 9016
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Чисто белый
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 100 мм
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Длина: 264 мм
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Вес: 1,97 кг
• Класс стойкости к коррозии: 2
