Описание

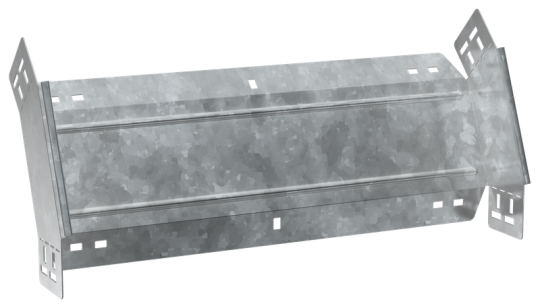

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Ширина: 600 мм
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 100 мм
• Толщина металла: 1.5 мм
• Длина: 264 мм
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 45
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Ширина ответвления: 600 мм
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Вес: 2,04 кг
• Изменение направления: Вертикально ниспадающий (внешний)
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
