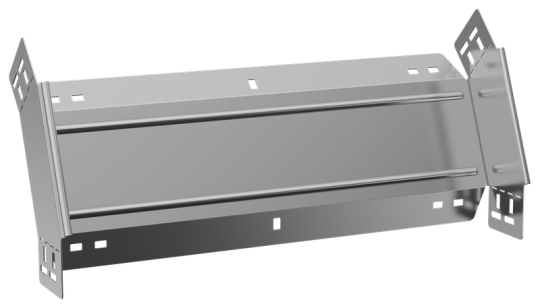

ESCA 7 Поворот верт. внеш. 45град 100х600-1,5 IEK ES7-PV-45-100-600-15

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 10 мкм
• Вид или марка материала: Прочее
• Высота кабельного лотка : 100 мм
• Цвет: Светло-серый
• Класс стойкости к коррозии: 2
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Ширина: 600 мм
• Вес: 1,91 кг
• Толщина металла: 1.5 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 45
• Ширина ответвления: 600 мм
• Длина: 264 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
