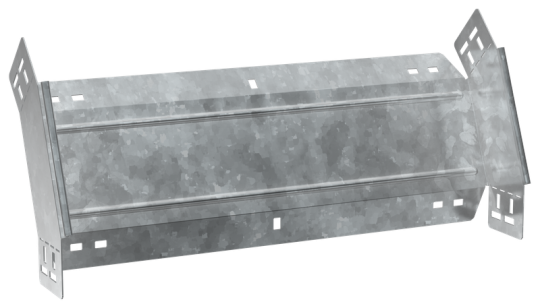

ESCA 7 Поворот верт. внеш. 45град 100х500-1,5 HDZ IEK ES7-PV-45-100-500-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Длина: 264 мм
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 500 мм
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
• Отклонение - угол : 45
• Высота кабельного лотка : 100 мм
• Ширина: 500 мм
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорированная боковая стенка : Нет
• Вес: 1,79 кг
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
