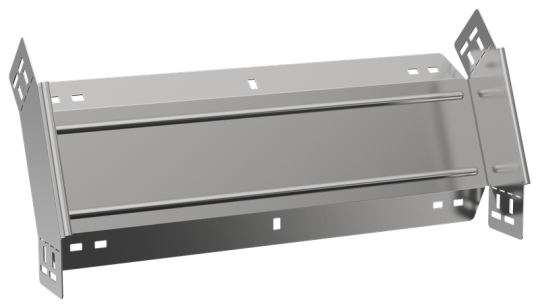

ESCA 7 Поворот верт. внеш. 45град 100х500-1,5 IEK ES7-PV-45-100-500-15

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина ответвления: 500 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 10 мкм
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 45
• Длина: 264 мм
• Номер цвета RAL: 7047
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Высота кабельного лотка : 100 мм
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Ширина: 500 мм
• Перфорированная боковая стенка : Нет
• Вес: 1,68 кг
