Описание

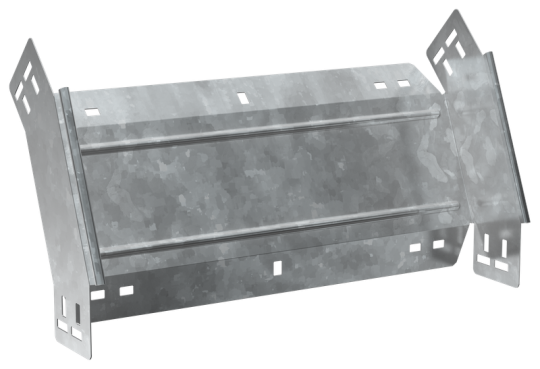

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.5 мм
• Высота кабельного лотка : 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вес: 1,55 кг
• Изменение направления: Вертикально ниспадающий (внешний)
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 400 мм
• Длина: 264 мм
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Материал: Сталь
• Ширина: 400 мм
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 45
