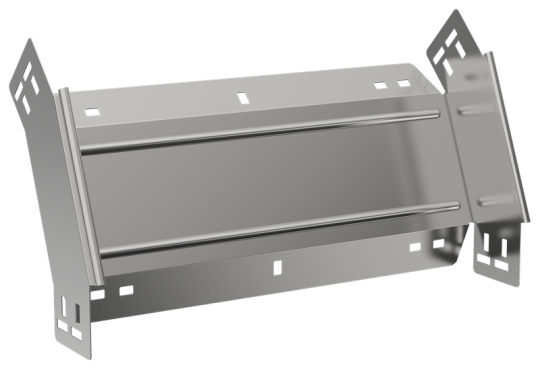

ESCA 7 Поворот верт. внеш. 45град 100х400-1,5 IEK ES7-PV-45-100-400-15

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Модель или исполнение: Интегрированный разъем
• Вес: 1,45 кг
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Ширина: 400 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина цинкового покрытия: 10 мкм
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина ответвления: 400 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 100 мм
• Класс стойкости к коррозии: 2
• Толщина металла: 1.5 мм
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 45
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Длина: 264 мм
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
