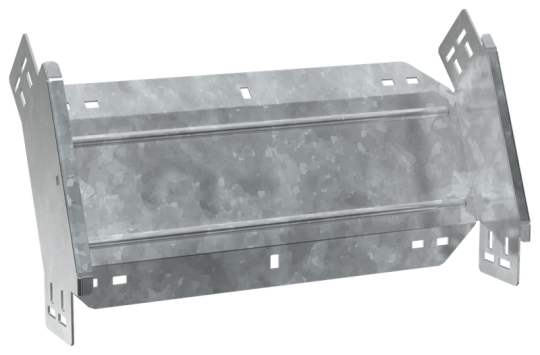

ESCA 7 Поворот верт. внеш. 45град 100х300-2,0 HDZ IEK ES7-PV-45-100-300-20-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Вертикально ниспадающий (внешний)
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 100 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 300 мм
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 300 мм
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 2.0 мм
• Степень защиты - IP: IP00
• Вес: 1,74 кг
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 263 мм
