Описание

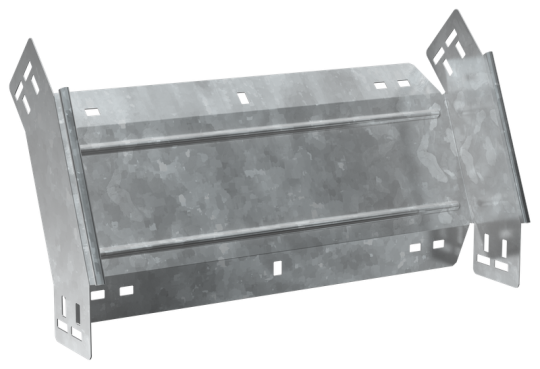

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Ширина: 300 мм
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Толщина металла: 1.5 мм
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 100 мм
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 300 мм
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 6
• Отклонение - угол : 45
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Изменение направления: Вертикально ниспадающий (внешний)
• Вес: 1,3 кг
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Длина: 264 мм
• Монтажная температура: -50...40 °C
• Материал: Сталь
