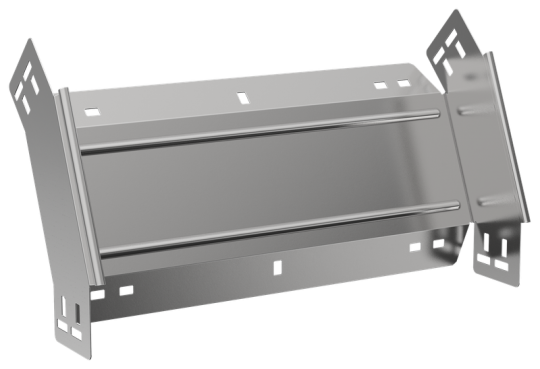

ESCA 7 Поворот верт. внеш. 45град 100х300-1,5 IEK ES7-PV-45-100-300-15

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Толщина цинкового покрытия: 10 мкм
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Ширина ответвления: 300 мм
• Номер цвета RAL: 7047
• Толщина металла: 1.5 мм
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Высота кабельного лотка : 100 мм
• Ширина: 300 мм
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Вес: 1,22 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Длина: 264 мм
