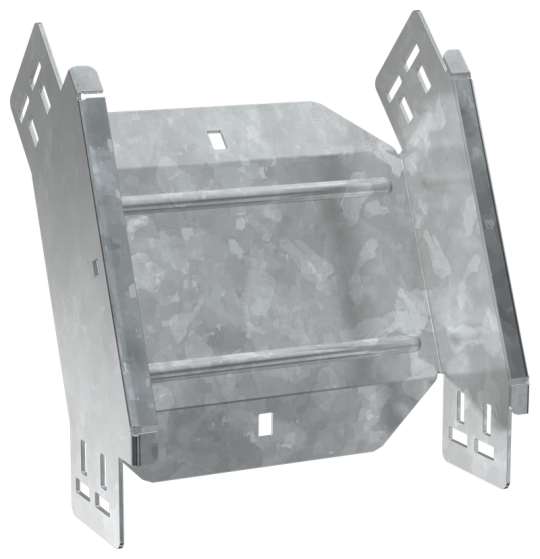

ESCA 7 Поворот верт. внеш. 45град 100х200-2,0 HDZ IEK ES7-PV-45-100-200-20-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Длина: 263 мм
• Ширина ответвления: 200 мм
• Высота кабельного лотка : 100 мм
• Вес: 1,43 кг
• Материал: Сталь
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
• Отклонение - угол : 45
• Изменение направления: Вертикально ниспадающий (внешний)
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 2.0 мм
• Цвет: Светло-серый
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 200 мм
