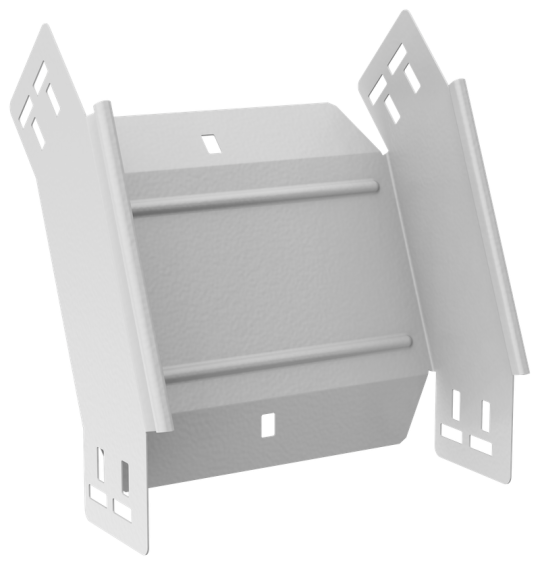

ESCA 7 Поворот верт. внеш. 45град 100х200-1,5 RAL 9016 IEK ES7-PV-45-100-200-15-RGA

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Перфорированная боковая стенка : Нет
• Вес: 1,03 кг
• Класс стойкости к коррозии: 2
• Длина: 264 мм
• Толщина металла: 1.5 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина цинкового покрытия: 10 мкм
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Порошковая окраска
• Ширина: 200 мм
• Ширина ответвления: 200 мм
• Цвет: Чисто белый
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 9016
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
• Изменение направления: Вертикально ниспадающий (внешний)
