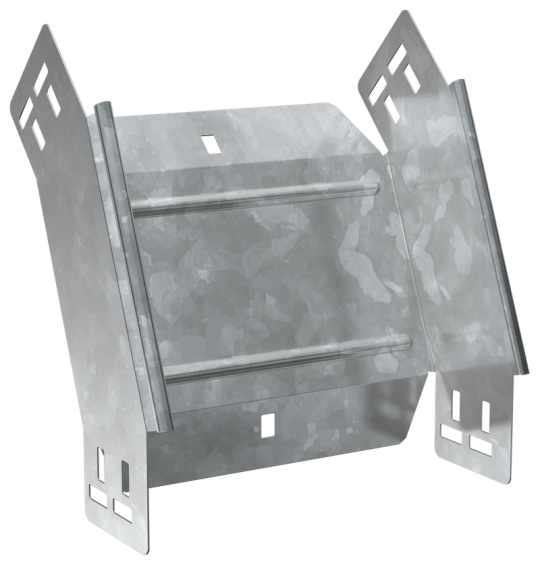

ESCA 7 Поворот верт. внеш. 45град 100х200-1,5 HDZ IEK ES7-PV-45-100-200-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Степень защиты - IP: IP00
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Ширина ответвления: 200 мм
• Вес: 1,07 кг
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Ширина: 200 мм
• Толщина металла: 1.5 мм
• Длина: 264 мм
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Вертикально ниспадающий (внешний)
