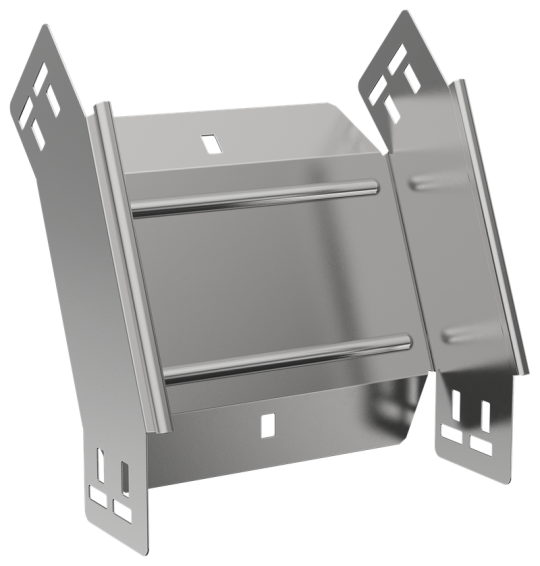

ESCA 7 Поворот верт. внеш. 45град 100х200-1,5 IEK ES7-PV-45-100-200-15

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Вес: 1 кг
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 100 мм
• Номер цвета RAL: 7047
• Отклонение - угол : 45
• Толщина металла: 1.5 мм
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Длина: 264 мм
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Ширина: 200 мм
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
