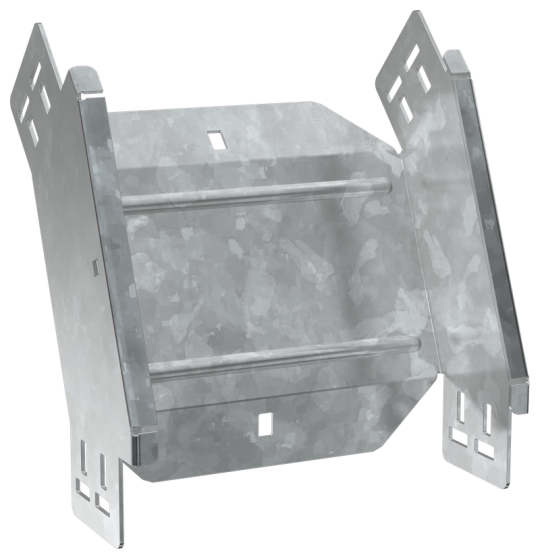

ESCA 7 Поворот верт. внеш. 45град 100х150-2,0 HDZ IEK ES7-PV-45-100-150-20-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 55 мкм
• Ширина ответвления: 150 мм
• Ширина: 150 мм
• Толщина металла: 2.0 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Класс стойкости к коррозии: 6
• Вес: 1,26 кг
• Цвет: Светло-серый
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 100 мм
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Длина: 263 мм
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Отклонение - угол : 45
