Описание

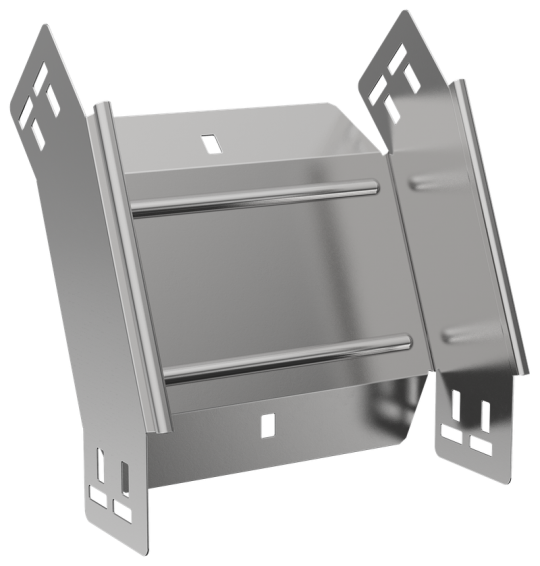

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 100 мм
• Толщина металла: 1.5 мм
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Вес: 0,89 кг
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Класс стойкости к коррозии: 2
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 150 мм
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 150 мм
• Материал: Сталь
• Длина: 264 мм
