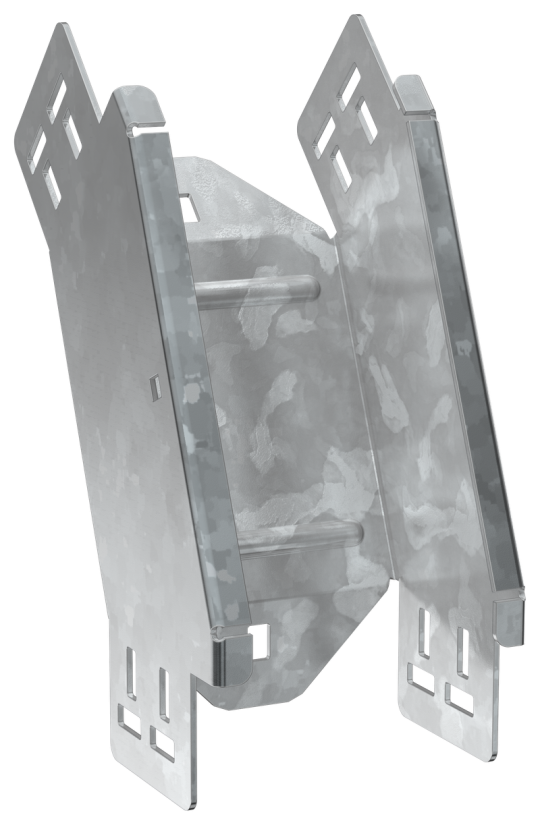

ESCA 7 Поворот верт. внеш. 45град 100х100-2,0 HDZ IEK ES7-PV-45-100-100-20-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Номер цвета RAL: 7047
• Отклонение - угол : 45
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина: 100 мм
• Температура эксплуатации: -50...40 °C
• Толщина металла: 2.0 мм
• Длина: 263 мм
• Толщина цинкового покрытия: 55 мкм
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Вес: 1,09 кг
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 100 мм
• Класс стойкости к коррозии: 6
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Монтажная температура: -50...40 °C
