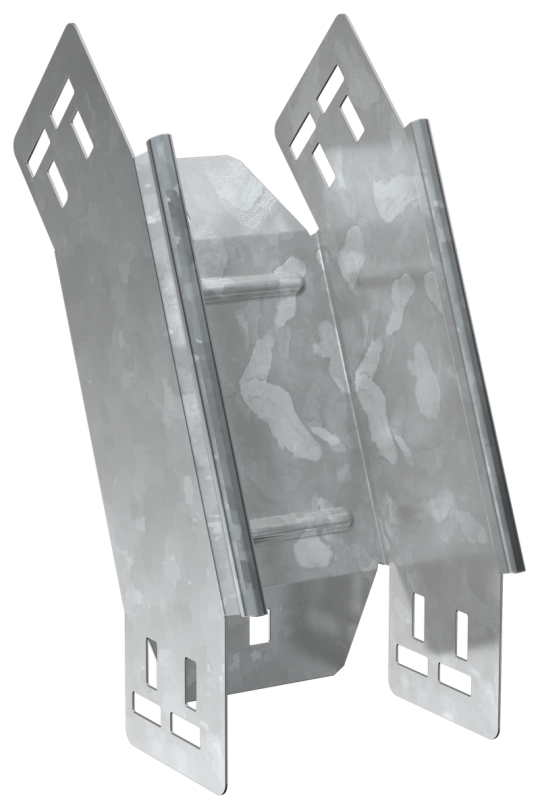

ESCA 7 Поворот верт. внеш. 45град 100х100-1,5 HDZ IEK ES7-PV-45-100-100-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Монтажная температура: -50...40 °C
• Ширина: 100 мм
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Ширина ответвления: 100 мм
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Высота кабельного лотка : 100 мм
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 55 мкм
• Длина: 264 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Вес: 0,82 кг
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Отклонение - угол : 45
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
