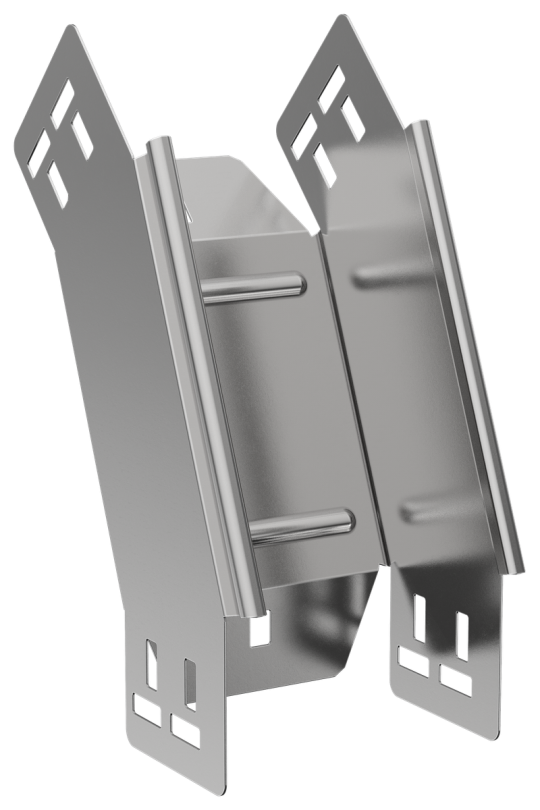

ESCA 7 Поворот верт. внеш. 45град 100х100-1,5 IEK ES7-PV-45-100-100-15

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Длина: 264 мм
• Толщина металла: 1.5 мм
• Ширина ответвления: 100 мм
• Ширина: 100 мм
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Вес: 0,77 кг
• Класс стойкости к коррозии: 2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 100 мм
• Перфорированная боковая стенка : Нет
