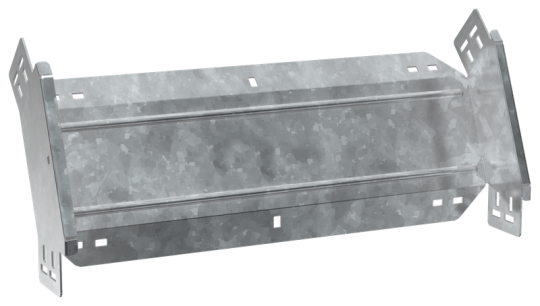

ESCA 7 Поворот верт. внеш. 45град 80х500-2,0 HDZ IEK ES7-PV-45-080-500-20-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Толщина цинкового покрытия: 55 мкм
• Ширина: 500 мм
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Длина: 248 мм
• Толщина металла: 2.0 мм
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Вес: 2,23 кг
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина ответвления: 500 мм
• Высота кабельного лотка : 80 мм
