Описание

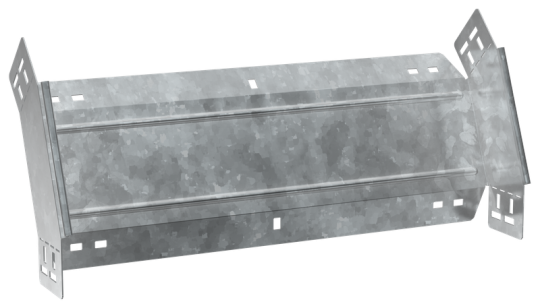

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Степень защиты - IP: IP00
• Отклонение - угол : 45
• Цвет: Светло-серый
• Вес: 1,67 кг
• Класс стойкости к коррозии: 6
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Длина: 249 мм
• Ширина ответвления: 500 мм
• Толщина цинкового покрытия: 55 мкм
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 80 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Ширина: 500 мм
