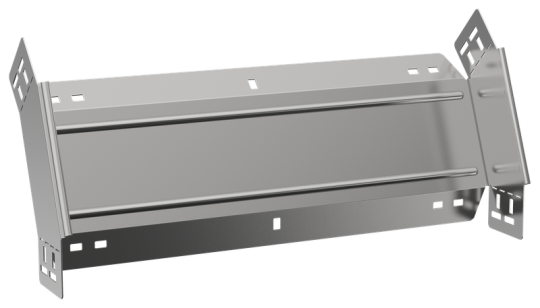

ESCA 7 Поворот верт. внеш. 45град 80х500-1,5 IEK ES7-PV-45-080-500-15

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Высота кабельного лотка : 80 мм
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Изменение направления: Вертикально ниспадающий (внешний)
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 10 мкм
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Длина: 249 мм
• Вес: 1,56 кг
• Ширина ответвления: 500 мм
• Материал: Сталь
• Отклонение - угол : 45
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.5 мм
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Ширина: 500 мм
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 2
