Описание

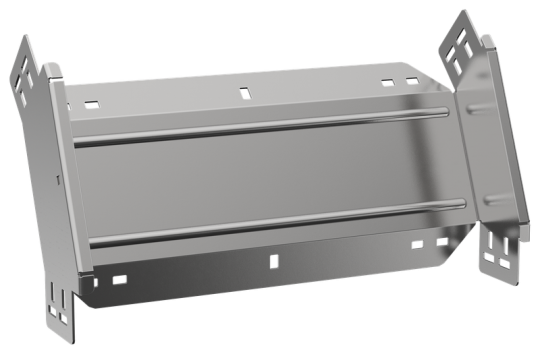

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Отклонение - угол : 45
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Ширина: 400 мм
• Материал: Сталь
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Толщина металла: 2.0 мм
• Вес: 1,75 кг
• Высота кабельного лотка : 80 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Степень защиты - IP: IP00
• Ширина ответвления: 400 мм
• Длина: 248 мм
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
