ESCA 7 Поворот верт. внеш. 45град 80х400-1,5 HDZ IEK ES7-PV-45-080-400-15-HDZ

Описание

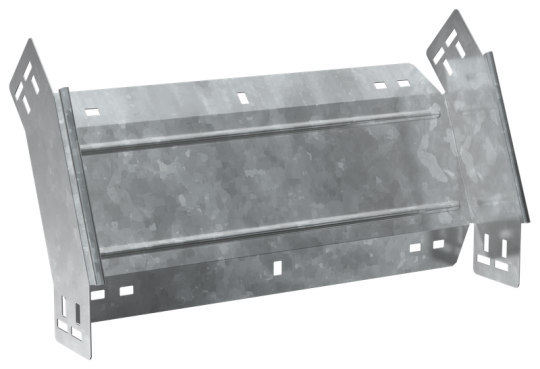

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.5 мм
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Длина: 249 мм
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 80 мм
• Ширина: 400 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Отклонение - угол : 45
• Вес: 1,42 кг
• Ширина ответвления: 400 мм
• Перфорированная боковая стенка : Нет
