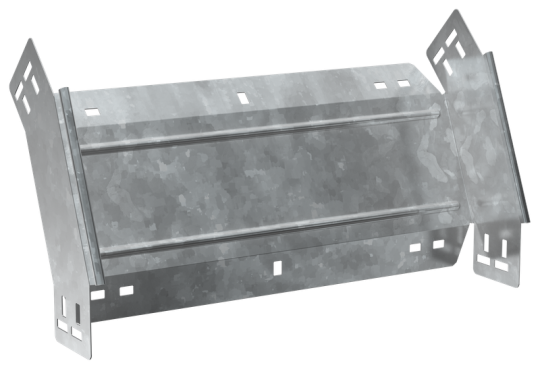

ESCA 7 Поворот верт. внеш. 45град 80х300-1,5 HDZ IEK ES7-PV-45-080-300-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Длина: 249 мм
• Высота кабельного лотка : 80 мм
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Вес: 1,17 кг
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина металла: 1.5 мм
• Ширина ответвления: 300 мм
• Отклонение - угол : 45
• Ширина: 300 мм
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 55 мкм
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
