Описание

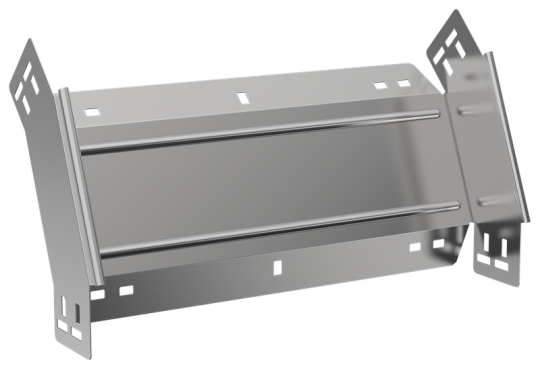

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.5 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 45
• Цвет: Светло-серый
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Длина: 249 мм
• Ширина ответвления: 300 мм
• Подходит для обеспеч целостности цепи: Нет
• Вес: 1,1 кг
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Высота кабельного лотка : 80 мм
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Класс стойкости к коррозии: 2
• Материал: Сталь
• Ширина: 300 мм
