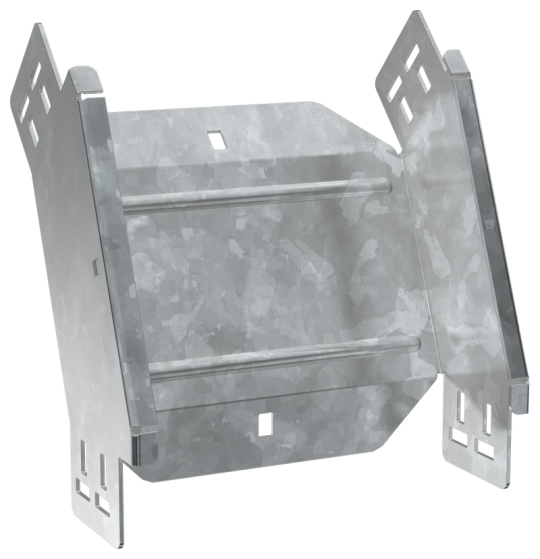

ESCA 7 Поворот верт. внеш. 45град 80х200-2,0 HDZ IEK ES7-PV-45-080-200-20-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 2.0 мм
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 80 мм
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина ответвления: 200 мм
• Отклонение - угол : 45
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Класс стойкости к коррозии: 6
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Ширина: 200 мм
• Вес: 1,25 кг
• Вид или марка материала: Прочее
• Длина: 248 мм
