Описание

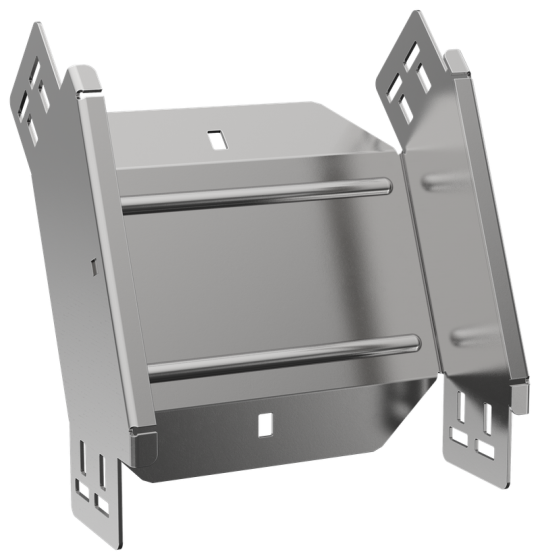

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Высота кабельного лотка : 80 мм
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 200 мм
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально ниспадающий (внешний)
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Длина: 248 мм
• Класс стойкости к коррозии: 2
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Ширина: 200 мм
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Толщина металла: 2.0 мм
• Вес: 1,15 кг
• Цвет: Светло-серый
