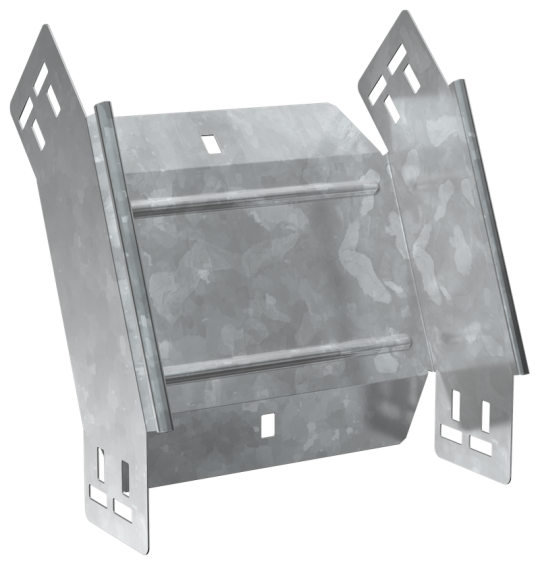

ESCA 7 Поворот верт. внеш. 45град 80х200-1,5 HDZ IEK ES7-PV-45-080-200-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Класс стойкости к коррозии: 6
• Длина: 249 мм
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Цвет: Светло-серый
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Высота кабельного лотка : 80 мм
• Толщина металла: 1.5 мм
• Отклонение - угол : 45
• Материал: Сталь
• Толщина цинкового покрытия: 55 мкм
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина: 200 мм
• Вес: 0,94 кг
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
