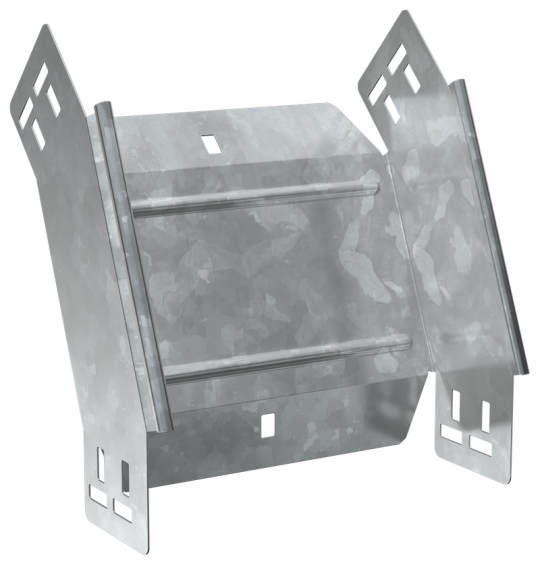

ESCA 7 Поворот верт. внеш. 45град 80х150-1,5 HDZ IEK ES7-PV-45-080-150-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 80 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Класс стойкости к коррозии: 6
• Ширина ответвления: 150 мм
• Вес: 0,82 кг
• Ширина: 150 мм
• Монтажная температура: -50...40 °C
• Отклонение - угол : 45
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Толщина цинкового покрытия: 55 мкм
• Температура эксплуатации: -50...40 °C
• Длина: 249 мм
• Толщина металла: 1.5 мм
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
