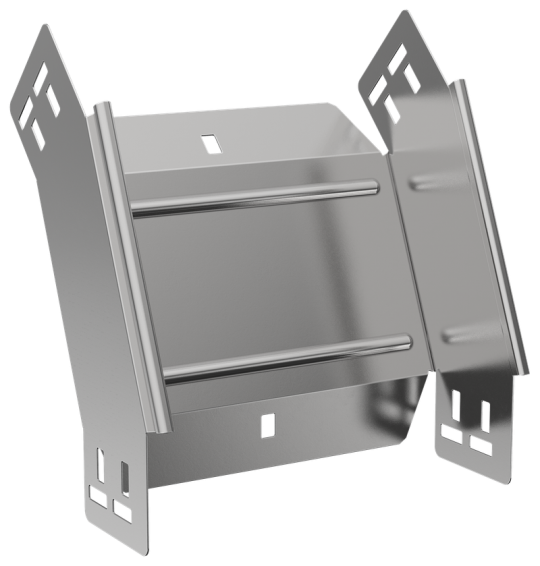

ESCA 7 Поворот верт. внеш. 45град 80х150-1,5 IEK ES7-PV-45-080-150-15

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Отклонение - угол : 45
• Ширина ответвления: 150 мм
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Вес: 0,77 кг
• Цвет: Светло-серый
• Толщина металла: 1.5 мм
• Вид или марка материала: Прочее
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Длина: 249 мм
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина цинкового покрытия: 10 мкм
• Материал: Сталь
• Высота кабельного лотка : 80 мм
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Ширина: 150 мм
